Буровая установка УРБ - 4Т

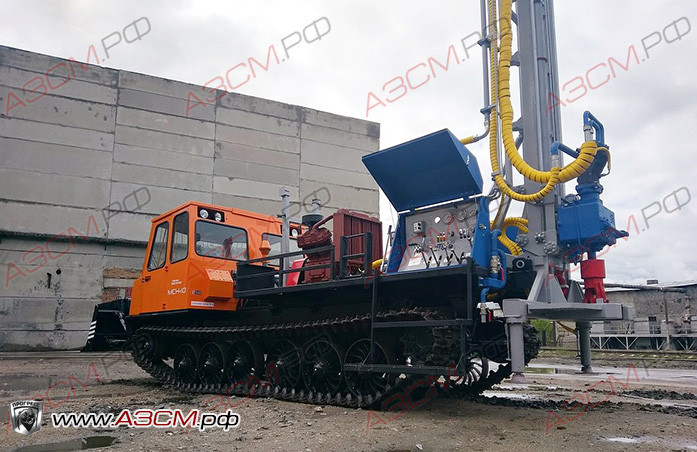

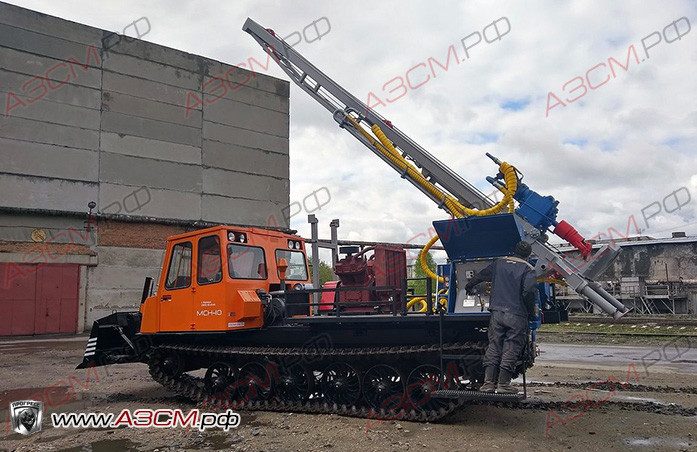

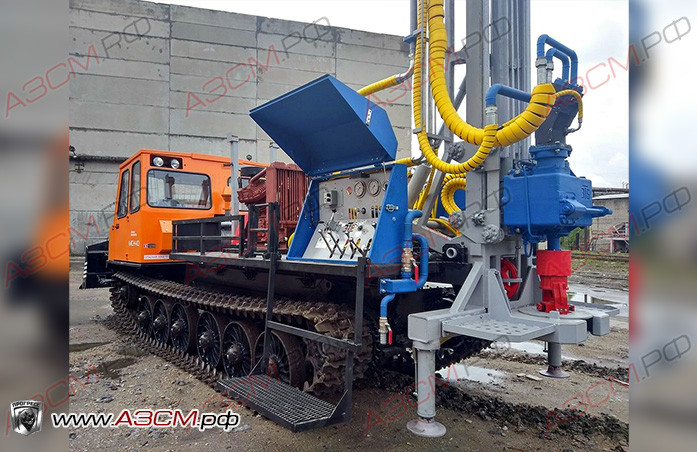

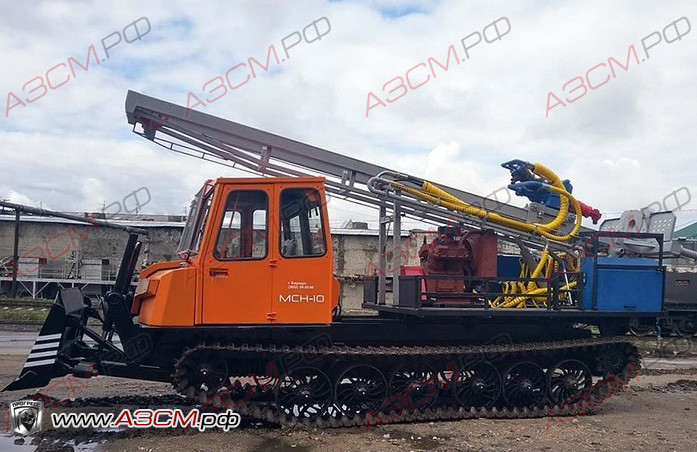

Буровая установка УРБ-4Т смонтирована на раме высокопроходимого гусеничного шасси МСН-10
Привод рабочего оборудования от ДВС базового шасси.

Установка разведочного бурения МСН-10-УРБ-4Т модель: УРБ-2А-2/2 А-2Д

Назначение: для бурения геофизических и структурно-поисковых скважин, разведки месторождении, инженерно-геологических изыскании, строительных скважин, строительство водозаборных и взрывных скважин.

Виды бурения:

Колонковое бурение;
Бурение с применением пневмоударника;
Шнековое бурение;
Бурение с продувкой/промывкой;
Шарошечное бурение.

Комплектация шасси МСН-10 «СТАНДАРТ»:

• Одноместная или трехместная модульная кабина с улучшенными показателями эргономики и комфорта, современным оборудованием и внешним видом, улучшенное освещение рабочей зоны;
• ДВС – А-01 МРСИ* (производства АМЗ г. Барнаул);
• Предпусковой жидкостный подогреватель с модульным управлением и фальшподдоном картера;
• Рычажно-балансирная ходовая система с шестью опорными катками, ширина гусеничного полотна 500 /550/600 мм;
• Механическая трансмиссия (кол-во передач: 8 вперед / 4 назад);
• Отопитель кабины от охлаждающей жидкости ДВС;
• Комплект ЗИП и инструмента;

*возможна замена ДВС на ЯМЗ-236/238 (производство ПАО «АВТОДИЗЕЛЬ» г. Ярославль В стандартную комплектацию буровой установки УРБ-2А-2/2 А-2Д входит:

• Усиленная мачта (увеличены прочностные характеристики конструкции на изгиб и кручение в 1,7 раза по сравнению со стандартной конструкцией) усиление реализовано в продольном и поперечном направлении (возможные длины мачт 5 200 мм, З 500 мм);
• На мачте установлен вращатель в комплектации с крутящими моментами 2000/4000;
• Повышен ресурс работы редукторов, благодаря отработанной системе сборки и обкатки на испытательных стендах;
• Рукава высокого давления уложены в пластиковую защиту;
• Стол буровой установки съемный до 360 мм;
• В гидравлической системе использованы клапаны производства Италии, Португалии, существенно повышающие надежность системы.
• Система фильтрации оснащена элементами итальянского производства с датчиками загрязнения на линию низкого давления, позволяющая избежать нештатных ситуаций при запуске в условиях низких температур;
• Для удобства перевозки бурового оборудования длиной до 5 метров, установлены ограждения по периметру платформы;
• Комплект ЗИП;
• Масляный бак, смонтированный на специальной базе, бак разбит на несколько секций ( для обеспечения безопасности и устойчивости при движении) каждая секция имеет люк для обслуживания, баки оборудованы сливными, напорными патрубками, краном с сапуном, а также устройством контроля состояния и температуры гидравлического масла.

Учитывая цели и задачи проведения буровых работ установка может комплектоваться:

• передним гидравличеким толкателем;
• бульдозерным отвалом ОБГН-4;
• гидравлической лебедкой со свободным сбросом;
• гидравлическим трубодержателем д. 63,5-250 мм;
• Компрессорами:
• HKL 2600/8 - 65-OPE;
• ПК-5,25;
• 4ВУ1-5/9;
• АК-9/10;
• KB-10/10C;
• КВ-12/10С;
• КВ-12/12С;
• Буровыми насосами:
• НБ-32 и НБ-50;
• НБ - 3 и НБ - 4;
• DYNASET HDF 90/150-85;
• БЦНА ZBT-40/35;

Установка разведочного бурения МСН-10-УРБ-4Т модель: УРБ-2Д3

Основное отличие УРБ 2ДЗ от буровой установки УРБ-2А-2- это вращатель и усиленная конструкция мачты фермовой конструкции. Вращатель 2Д3 позволил увеличить скорость бурения скважин по сравнению с УРБ 2А2, в два раза.

Буровая установка УРБ 2ДЗ чаще всего комплектуется компрессором большой производительности, применяется при бурении в осложненных геологических условиях пневмоударным инструментом.

Подходит для бурения в грунтах до 10 категории буримости. Все 2 вращателя данной буровой установки имеют большой проходной диаметр сальника. Что существенно повышает производительность при бурении с промывкой и продувкой.



•
•
•
•
•
•
•
•
•
•
•
•

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметров	Буровая установка
Марка (модель)	УРБ-4Т (2А-2)	УРБ-4Т (2А-2Д)	УРБ-4Т (2Д3)
Назначение	Гидрогеология, Изыскания	Гидрогеология, Изыскания	Изыскания, Геофизика, Статика Динамика
Частота вращения бурового снаряда, об/мин
1 скорость	140	70	140
2 скорость	230	110	230
3 скорость	320	160	320
Крутящий момент, максимальный, Нм
1 скорость	2500	4000	4000
2 скорость	1600	2500	2500
3 скорость	1100	1730	1730
Механическая мощность вращателя кВт	38	29	60
Глубина бурения, м
геофизических скважин с промывкой	100	100	100
геофизических скважин с продувкой	30	50	100
структурно-поисковых скважин	300	350	350
шнеками	30	50	100
Начальный диаметр бурения с промывкой, мм	190	190	250
Конечный диаметр бурения с промывкой, мм
структурно-поисковых скважин		93
геофизических скважин		118
геофизических скважин		7
геофизических скважин		5200 или 3500
Привод вращателя	аксиально поршневой гидромотор
	250 см3		112 см3
Рабочее давление в гидросистеме, кгс/см2	100		200
Усилие, создаваемое на инструмент, кН(кг)
при подаче на забой	3000
при подъёме инструмента	6800
Скорость подъема/подачи инструмента, м/с	0...1,1
Тип мачты	сварная конструкция
	Усиленная в продольном и поперечном направлении		Дополнительно усиленная фермовой конструкцией
Каретка	Обычная		Усиленная
