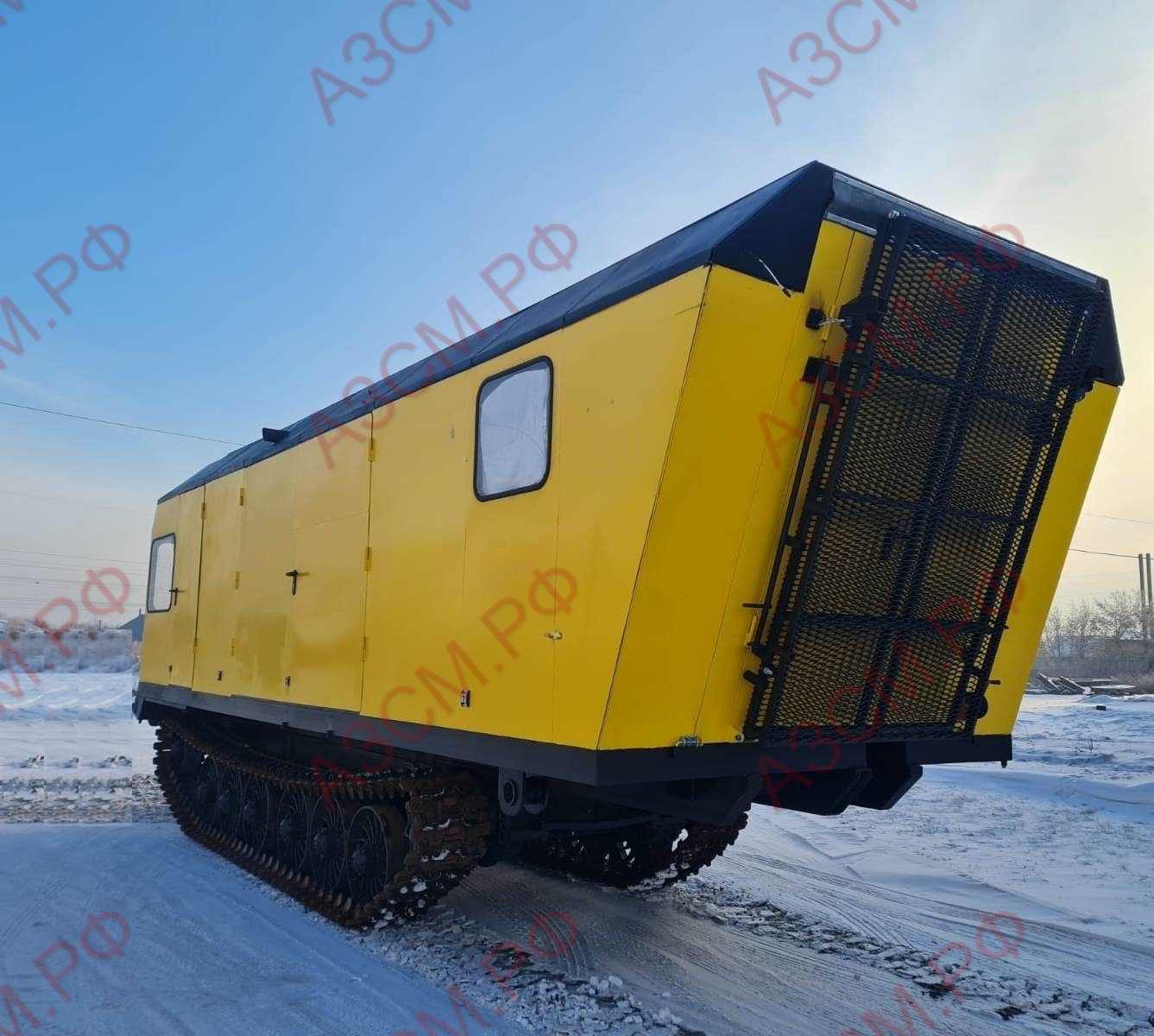

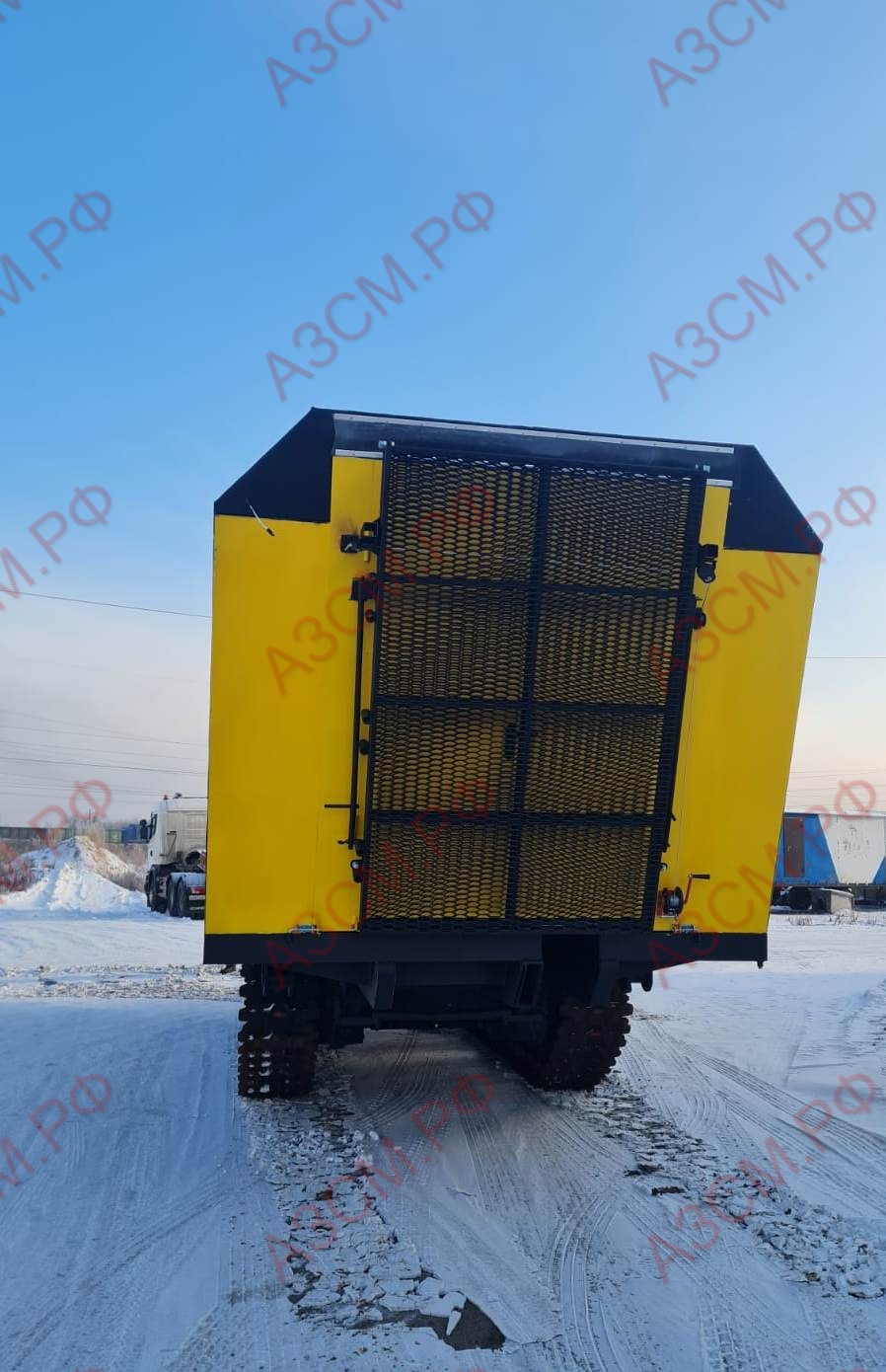

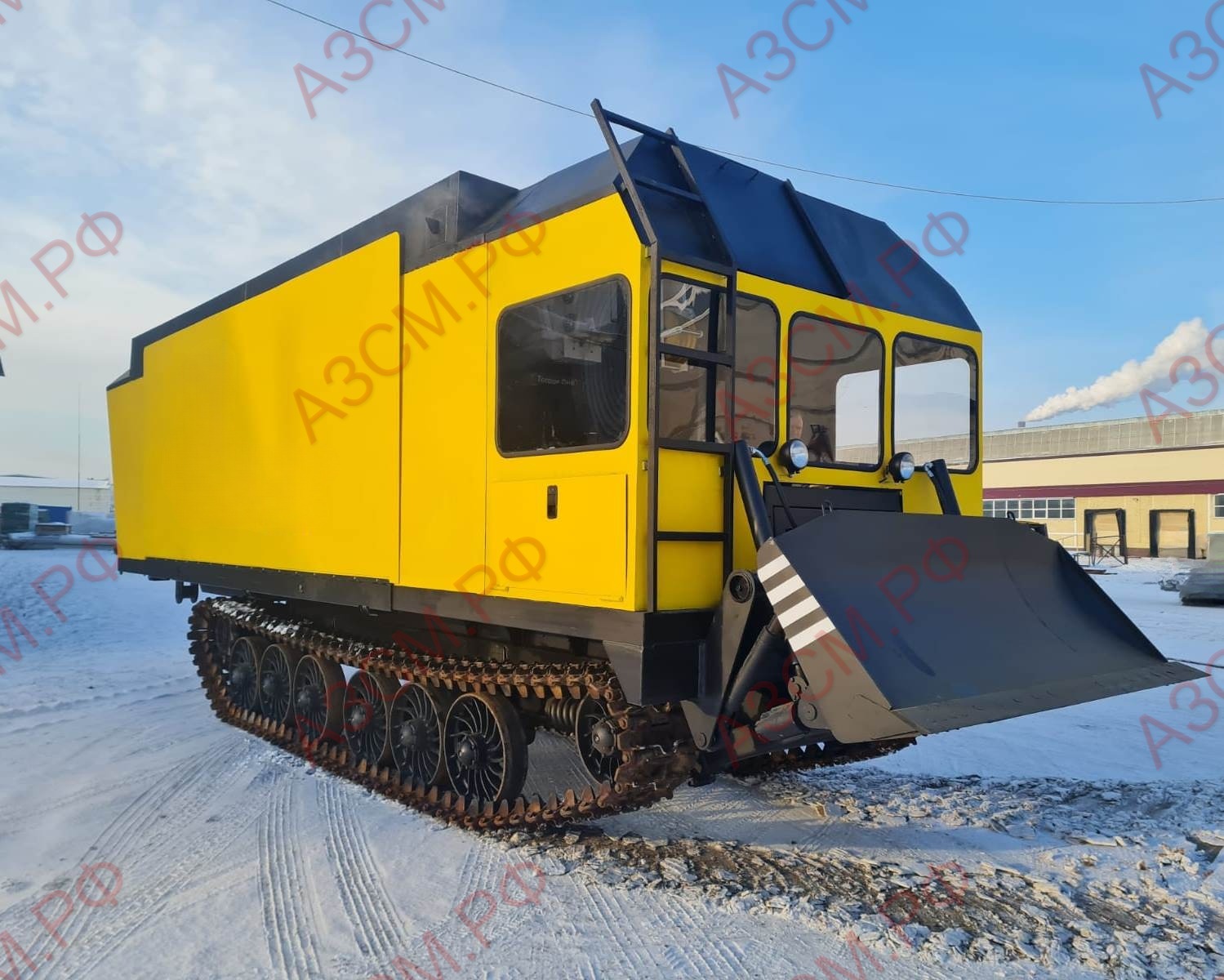

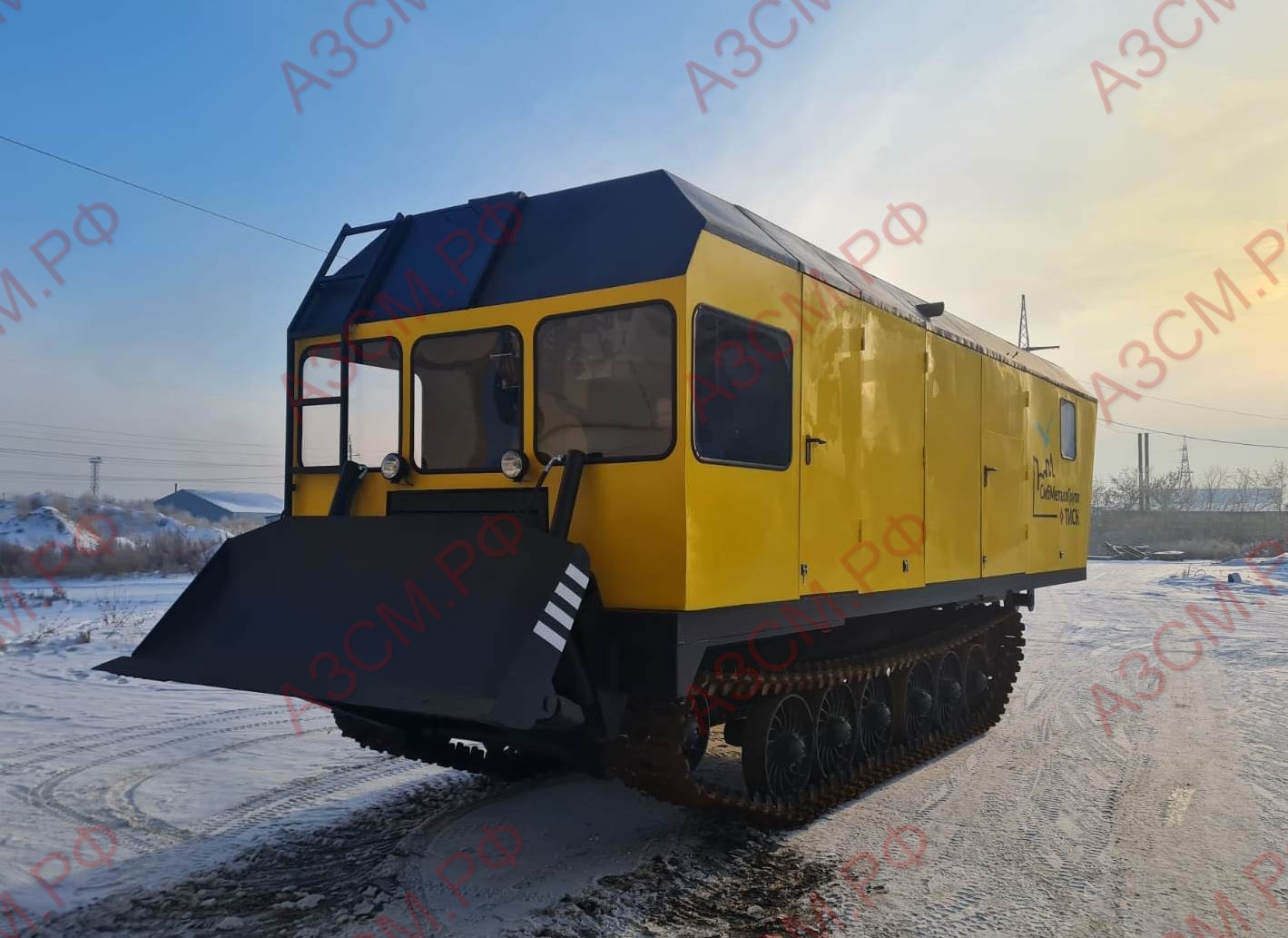

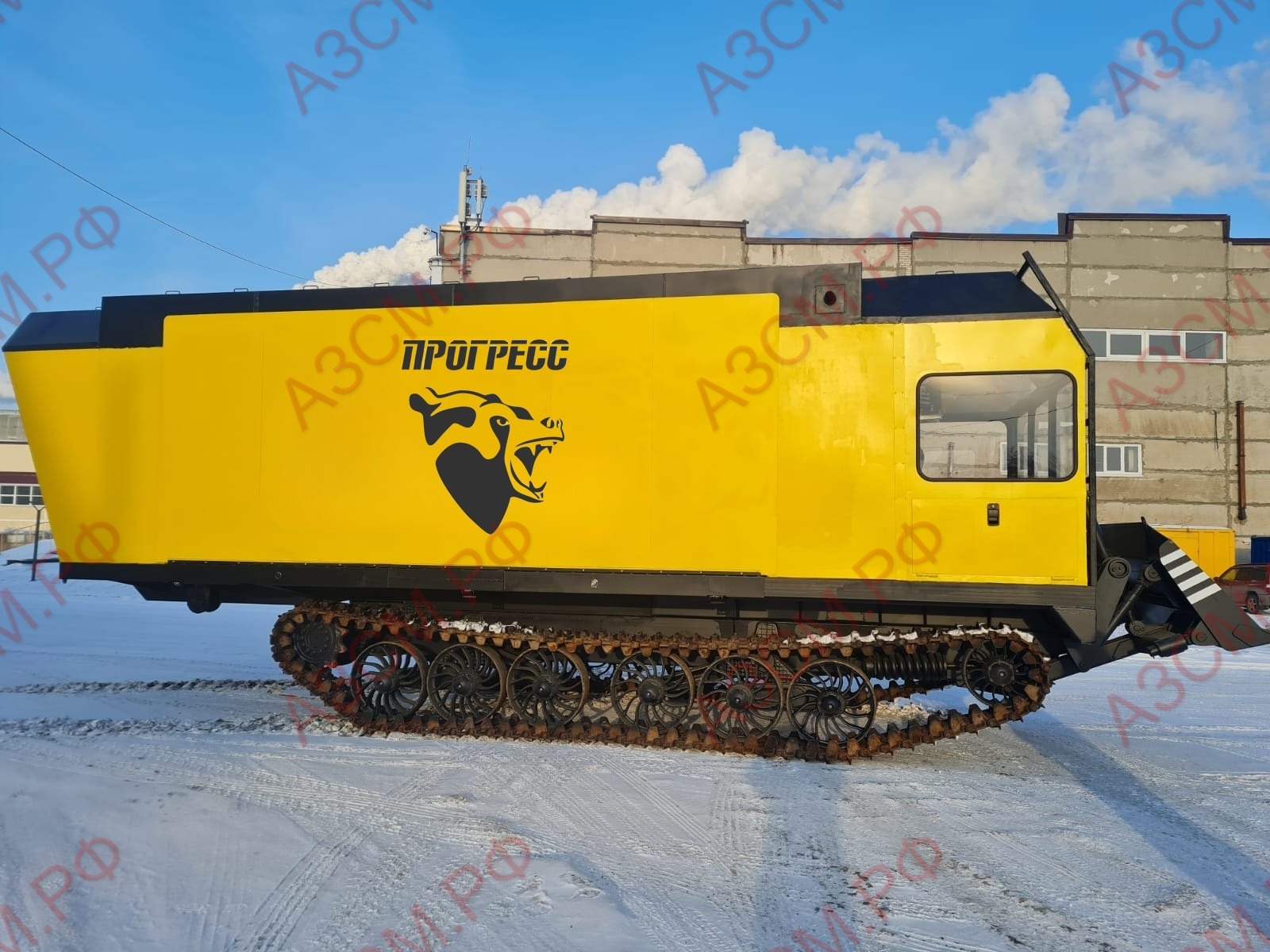

Установка буровая самоходная УКБ – 5 CТ-Э

Самоходная буровая установка УКБ-5СТ-Э предназначена для бурения с поверхности вертикальных и наклонных геологоразведочных скважин на твердые полезные ископаемые колонковым способом при температурах окружающего воздуха от минус 25ºС до плюс 40ºС. становка смонтирована на базе трелевочного трактора МСН-10 (ТТ-4М), снабжена грузоподъемной мачтой, позволяющей работать со свечами до 9,5 м. Спускоподъемные операции производятся при помощи полуавтоматических элеваторов или кольцевыми элеваторами с работой «на вынос».
Укрытие установки, имеющее теплоизоляцию, систему отопления, воздушную завесу крыши проемов обеспечивает возможность эксплуатации её при низких температурах окружающего воздуха, защищает обслуживающий персонал и оборудование от внешних воздействующих факторов.

Рис. 1. Буровая установка УКБ-5 СТ-Э
1 – шасси МСН-10;
2 – рама;
3 – мачта;
4 – буровой станок СКБ-51;
5 – генератор;
6 – насос буровой НБ 160/6,3;
7 – механизм свинчивания и развинчивания МСР-350 с клиньями;
8 – система отопления;
9 – воздушная завеса ТВ-3;
10 – маслостанция;
11 – гидроцилиндр подъема мачты;
12 – шкаф управления электрический;
13 – зубчатый редуктор отбора мощности;
14 – талевая система;
15 – домкрат;
16 – опора передняя;
17 – укрытие;
18 – трап;
19 – портал;
20 – опора выдвижная;
21 – секция главная;
22 – секция выдвижная;
23 – кронблок;
24 – свечеприемник;
25 – подсвечник.
