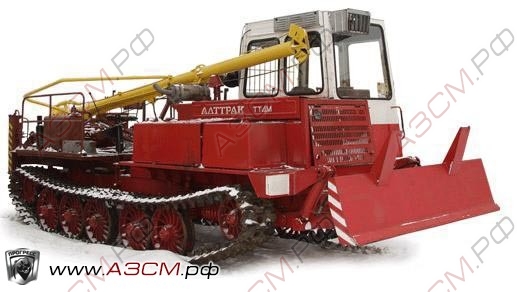

Бурильно-крановая машина БКМ-534

Бурильно-крановая машина (ямобур) БКМ-534 предназначена для бурения скважин в грунтах I-IV категорий и установки в них опор при строительстве и ремонте линий электропередачи и связи.
Машина преимущественно используется в труднодоступной местности. Бурильно-крановая машина БМ-534 представляет собой буровой агрегат в комплекте с крановым оборудованием грузоподъемностью до 2 т, монтируемый на шасси трактора МСН-10 (ТТ-4М). Находит применение в условиях сложного ландшафта и труднодоступных местах. Отличается высокой производительностью в сравнении с аналогами. Оригинальная конструкция мачты буровой установки. Тип основного бурового инструмента – лопастной бур. Тип привода подачи бурового инструмента – гидравлический. Тип привода вращения бурового инструмента – механический.

Технические характеристики

Базовое шасси	ТТ-4М
Глубина бурения, м	5
Диаметр бурения, м	0,36, 0,50, 0,63, 0,80
Грузоподъемность кранового оборудования, тонн	2
Максимальная высота подъема крюка, м	8
Угол бурения, градусов	80-95
Техническая производительность при бурении скважины на всю глубину и установки в нее опоры, м/час	10
Максимальный крутящий момент на бурильном инструменте, Нм	4900
Габаритные размеры в транспортном положении, мм
- длина	7900
- ширина	2800
- высота	3000
Габаритные размеры в рабочем положении, мм
- длина	7800
- ширина	2800
- высота	7700
Масса общая, кг	17600
